라멘구조

라멘구조란 무엇인가

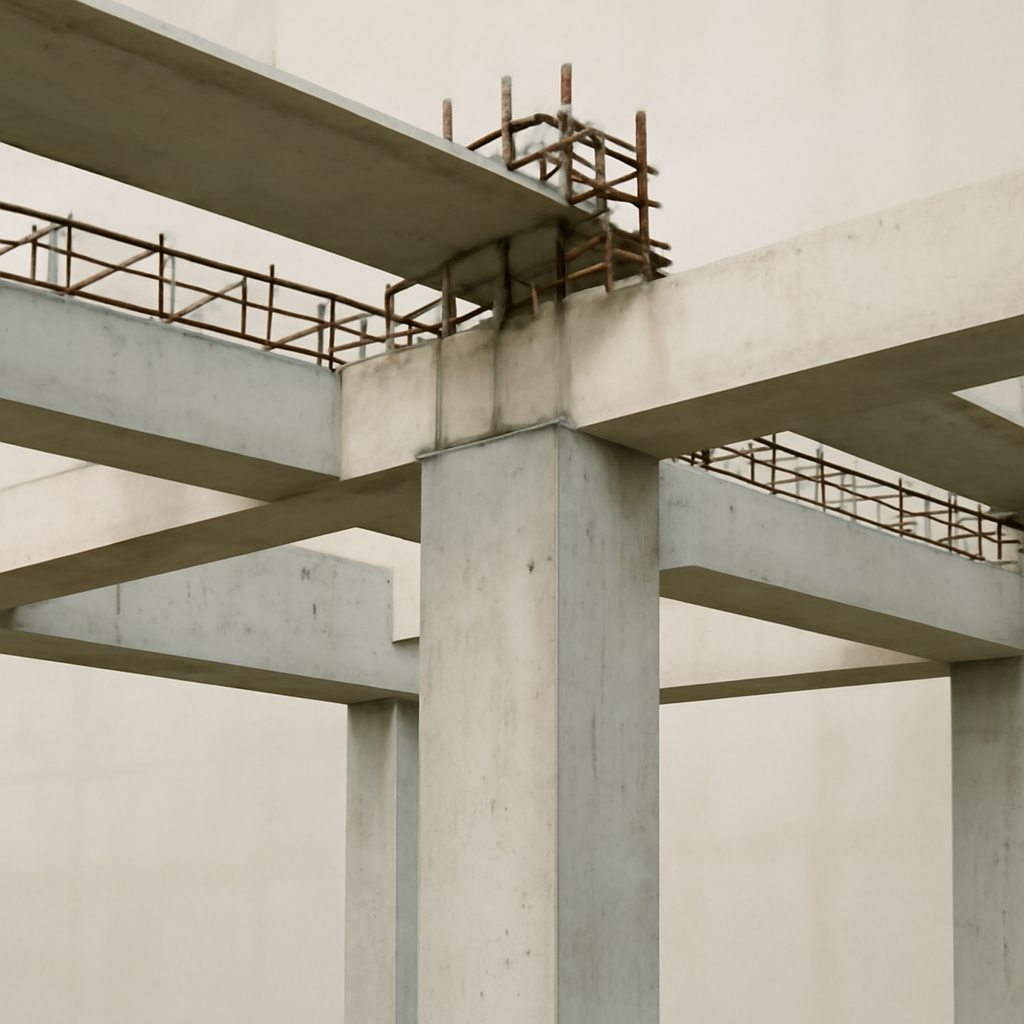

건축에서 라멘구조는 기둥과 보를 강하게 접합해 하나의 골조로 구성하는 구조 방식입니다. 독일어로 틀이나 골조를 뜻하는 라멘에서 유래한 명칭이며, 기둥과 보가 만나는 접합부가 회전하지 않거나 회전이 제한되는 강접합을 전제로 합니다. 벽체가 주된 수직 하중을 받는 벽식 구조와 달리, 골조가 하중을 전달하므로 내부 공간을 비교적 자유롭게 계획할 수 있다는 점이 핵심입니다.

건물에 작용하는 바닥의 무게, 사람과 가구의 하중, 외벽 하중은 슬래브와 보를 거쳐 기둥으로 전달되고, 최종적으로 기초와 지반으로 이어집니다. 동시에 바람이나 지진처럼 건물을 옆으로 흔드는 수평력도 보와 기둥의 휨 및 접합부의 강성을 통해 저항합니다. 따라서 단순히 기둥과 보를 배치하는 것만으로 완성되는 방식이 아니라, 부재의 강도와 변형, 접합부의 성능을 함께 검토해야 합니다.

구조적 원리와 주요 구성 요소

라멘구조의 안정성은 부재 하나의 강도보다 기둥·보·접합부가 연속적으로 힘을 나누는 데서 나옵니다. 보에 하중이 실리면 보에는 휨과 전단력이 발생하고, 기둥에는 축력과 휨이 함께 발생합니다. 횡력이 작용하면 골조 전체가 변형하려는 경향을 보이므로, 접합부가 충분한 강성과 연성을 갖추어야 과도한 층간변위와 국부적인 파괴를 줄일 수 있습니다.

• 기둥: 상부에서 내려오는 축력과 수평력에 따른 휨을 기초로 전달합니다. 위치와 층별 하중에 따라 단면과 철근 또는 강재 구성이 달라집니다.
• 보: 슬래브와 벽체에서 전달된 하중을 기둥으로 분산합니다. 처짐, 균열, 전단 및 휨에 대한 검토가 필요합니다.
• 접합부: 보와 기둥의 힘을 전달하는 핵심 부위입니다. 콘크리트의 정착과 띠철근, 강재의 용접·볼트 및 패널부의 상세가 성능을 좌우합니다.
• 슬래브: 바닥 하중을 받고 보 또는 기둥으로 전달하며, 경우에 따라 수평력을 각 골조로 분배하는 역할도 합니다.
• 기초: 기둥에서 내려오는 하중을 지반에 전달합니다. 지반의 허용 지지력, 침하, 지하수와 인접 구조물 조건을 함께 확인합니다.

중요한 점은 구조체와 비구조체를 구분하는 것입니다. 칸막이벽, 외장재, 창호, 설비 배관은 주 골조와 다른 방식으로 거동할 수 있습니다. 구조체가 충분히 안전해도 비구조 요소가 변형을 따라가지 못하면 균열, 탈락, 누수와 같은 문제가 생길 수 있으므로 설계와 시공 단계에서 움직임을 고려해야 합니다.

라멘구조의 종류와 적용 방식

라멘구조는 재료와 하중에 저항하는 방식에 따라 여러 유형으로 나눌 수 있습니다. 실제 건물은 한 가지 방식만 사용하는 것이 아니라, 코어의 전단벽이나 가새골조를 함께 두는 혼합 시스템으로 계획되기도 합니다.

철근콘크리트 방식은 현장에서 원하는 형상을 만들기 쉽고 진동과 화재에 대한 대응이 유리한 편이지만, 거푸집과 양생에 시간이 필요합니다. 철골 방식은 공장에서 부재를 제작해 현장 조립을 진행할 수 있어 공정 관리에 장점이 있으나, 화재와 부식에 대한 별도 대책이 요구됩니다. 어느 유형이 우수하다고 단정하기보다 층수, 스팬, 용도, 공사 환경, 내화 요구와 유지관리 계획을 종합해 결정해야 합니다.

필요한 상황과 기대할 수 있는 장점

라멘구조는 기둥과 보의 위치를 조정해 실내 칸막이의 제약을 줄이고 싶을 때 적합합니다. 대형 매장, 주차장, 업무공간처럼 넓은 무주 공간이나 향후 내부 용도 변경이 예상되는 건축물에서도 검토 가치가 있습니다. 창호를 크게 계획하거나 외관을 유연하게 구성해야 하는 경우에도 구조 계획과 건축 계획을 함께 조율할 수 있습니다.

• 내부 칸막이 변경이 잦거나 공간의 가변성이 필요한 건물
• 기둥 간격과 층고를 용도에 맞게 조정해야 하는 건물
• 개방적인 입면과 큰 창 면적을 계획하는 건물
• 지진·풍하중에 대응하면서 골조의 연속성을 확보해야 하는 건물

반면 기둥과 보의 단면이 실내에 드러날 수 있고, 강접합을 위한 상세와 시공 품질 관리가 까다롭습니다. 벽식 구조보다 설계·시공 과정에서 확인할 항목이 많으며, 큰 공간을 확보하려고 스팬을 무리하게 늘리면 보의 깊이, 처짐, 진동, 접합부 비용이 커질 수 있습니다. 개방감만을 기준으로 선택하지 말고 설비 배치와 천장 높이까지 함께 검토해야 합니다.

설계와 시공 진행 절차

1. 기초 자료 조사: 건물 용도, 층수, 연면적, 층고, 스팬, 지반 조건, 인접 건물, 지역의 설계 기준과 하중 조건을 정리합니다.
2. 구조 시스템 선정: 골조의 재료와 기둥·보 그리드, 전단벽 또는 가새의 배치, 기초 형식을 건축 평면과 함께 결정합니다.
3. 개략 구조 계획: 예상 하중과 부재 크기, 층간변위, 처짐, 진동, 내화 및 내진 성능을 검토해 평면과 단면을 조정합니다.
4. 상세 구조 설계: 부재별 강도와 사용성, 접합부, 정착·이음, 개구부 주변, 기초와 지반의 상호 작용을 도면과 계산서에 반영합니다.
5. 간섭 조정: 배관·덕트·전기 트레이가 보와 기둥을 훼손하지 않도록 구조·건축·기계·전기 도면을 통합 검토합니다.
6. 자재 및 제작 관리: 철근의 규격과 배근, 콘크리트 품질, 강재의 재질과 용접 또는 볼트 사양을 확인합니다.
7. 현장 시공: 기초, 기둥, 보, 슬래브 순서로 시공하면서 치수, 수직도, 철근 간격, 접합 상세, 거푸집과 가설 지지를 점검합니다.
8. 검측과 기록: 콘크리트 타설 전 배근 검측, 타설·양생 기록, 강재 검사, 비파괴검사와 준공 도서를 남깁니다.

특히 접합부의 철근이 복잡하거나 강재가 여러 방향으로 연결되는 경우에는 도면을 단순히 읽는 데 그치지 않고 실제 시공 가능성을 사전에 확인해야 합니다. 설계 변경으로 기둥을 이동하거나 보에 구멍을 추가하면 하중 흐름이 달라질 수 있으므로, 현장 임의 변경은 피하고 구조 설계자의 검토를 거쳐야 합니다.

선택 기준과 비용·기간에 영향을 주는 요소

구조 형식의 선택은 초기 공사비만 비교해서는 안 됩니다. 골조 비용, 외장과 내장 공정, 설비 공간, 공사 기간, 장기 유지관리 비용을 함께 산정해야 실제 경제성을 판단할 수 있습니다. 라멘구조를 적용할 때는 다음 항목을 우선순위로 정리하는 것이 좋습니다.

• 건물 규모와 하중: 층수, 층고, 적재하중, 장비 하중, 대형 개구부와 캔틸레버 계획에 따라 부재 크기와 재료가 달라집니다.
• 공간 요구: 기둥 간격, 천장 속 설비 공간, 주차 동선, 향후 평면 변경 가능성을 함께 검토합니다.
• 현장 조건: 운반 장비와 양중 공간, 도심의 소음·진동 제한, 공사 부지의 협소성, 계절과 기상 조건이 공법 선택에 영향을 줍니다.
• 재료와 인건비: 철근·콘크리트·강재 가격, 제작·운송·양중, 용접·볼트·내화피복, 거푸집과 장비 비용을 구분해 확인합니다.
• 공정 간 연계: 철근콘크리트는 타설과 양생 기간, 철골은 제작·검사·현장 조립과 내화 작업 기간이 주요 변수입니다.
• 설계 변경: 착공 후 기둥 위치, 층고, 개구부, 설비 관통부가 변경되면 보강 설계와 재시공으로 비용과 일정이 늘어날 수 있습니다.

정확한 공사비와 기간은 프로젝트별 물량 산출서, 시공 조건, 계약 범위와 지역 시장 상황을 기준으로 확인해야 합니다. 단순히 평당 비용이나 공법별 평균 기간만으로 예산을 확정하면, 기초 보강·내화·가설·검사·마감 간섭 비용을 놓칠 수 있습니다.

문제 예방과 품질 관리

주요 문제는 구조 형식 자체보다 설계와 시공의 불일치에서 발생하는 경우가 많습니다. 보와 기둥의 위치가 도면과 다르거나, 철근 정착 길이가 부족하거나, 콘크리트가 충분히 충전되지 않으면 접합부 성능이 저하될 수 있습니다. 강재의 경우 용접 불량, 볼트 조임 부족, 부재 변형, 도장 손상과 내화피복 누락이 위험 요인이 됩니다.

• 기둥과 보의 중심선, 단면 치수, 층별 수직도를 타설 또는 조립 전에 확인합니다.
• 철근 간격, 피복 두께, 이음 위치, 정착 길이와 접합부 띠철근을 검측합니다.
• 콘크리트의 배합, 반입 시간, 슬럼프 등 품질 자료와 타설·양생 기록을 보관합니다.
• 강재의 재질 증명, 용접 절차, 용접부 검사, 고장력 볼트 조임 상태를 기록합니다.
• 구조체에 임의로 구멍을 내거나 보를 절단하지 않으며, 설비 관통부는 설계 단계에서 위치를 정합니다.
• 큰 균열, 처짐, 누수, 녹물, 강재의 부식이나 내화피복 탈락이 발견되면 원인을 먼저 조사합니다.

균열은 폭과 위치, 방향, 발생 시기, 누수 여부에 따라 의미가 다릅니다. 모든 균열을 즉시 구조적 위험으로 단정할 수 없지만, 기둥·보 접합부의 사선 균열, 계속 진행되는 균열, 반복 하중과 함께 커지는 균열은 전문적인 점검이 필요합니다. 보수재를 먼저 덮기보다 사진과 위치를 기록하고, 구조 도면과 준공 자료를 확보한 뒤 자격을 갖춘 구조 전문가의 판단을 받는 것이 안전합니다.

준공 후 관리 방법

구조체는 준공과 동시에 관리가 끝나는 대상이 아니라 건물 수명 동안 관찰해야 하는 주요 자산입니다. 정기적으로 지하층과 옥상, 외벽 접합부, 주차장 기둥, 누수 취약부를 살펴보고 변색·박리·철근 노출·부식·충격 흔적을 기록합니다. 실내 리모델링을 할 때는 기존 구조 도면과 설비 도면을 확인하고, 벽 철거와 개구부 설치, 중량 장비 추가가 구조에 미치는 영향을 검토해야 합니다.

관리 기록에는 점검 날짜, 발견 위치, 균열의 길이와 방향, 사진, 누수 및 사용 환경, 조치 내용을 남기는 것이 좋습니다. 균열이 반복되거나 건물의 기울어짐, 문과 창의 지속적인 걸림, 바닥의 비정상적인 처짐이 함께 나타나면 단순 마감 보수로 처리하지 않아야 합니다. 법정 점검이나 정밀안전진단이 필요한지는 건물 용도·규모·상태와 적용 기준에 따라 달라질 수 있으므로 관련 공식 기준과 전문가의 확인이 필요합니다.

현장 확인 체크리스트

• 건축 평면의 기둥 그리드와 구조 도면의 축선이 일치하는가
• 보와 기둥 접합부에 배근·용접·볼트 상세가 누락되지 않았는가
• 설비 관통부와 개구부가 구조 부재의 위험 위치에 임의로 설치되지 않았는가
• 철근 피복, 정착, 이음, 띠철근과 강재의 부식 방지 상태를 확인했는가
• 콘크리트 타설과 양생, 강재 검사, 내화피복 기록을 확보했는가
• 시공 중 변경 사항이 구조 설계자 검토와 도면에 반영되었는가
• 준공 후 균열·누수·처짐·부식 점검 담당과 기록 방식이 정해져 있는가
• 리모델링이나 중량물 설치 전에 구조 안전 검토를 진행했는가
